LS60 · 60kg 级 · Workpiece Manipulator
工件搬运助力机械臂（气动助力臂）

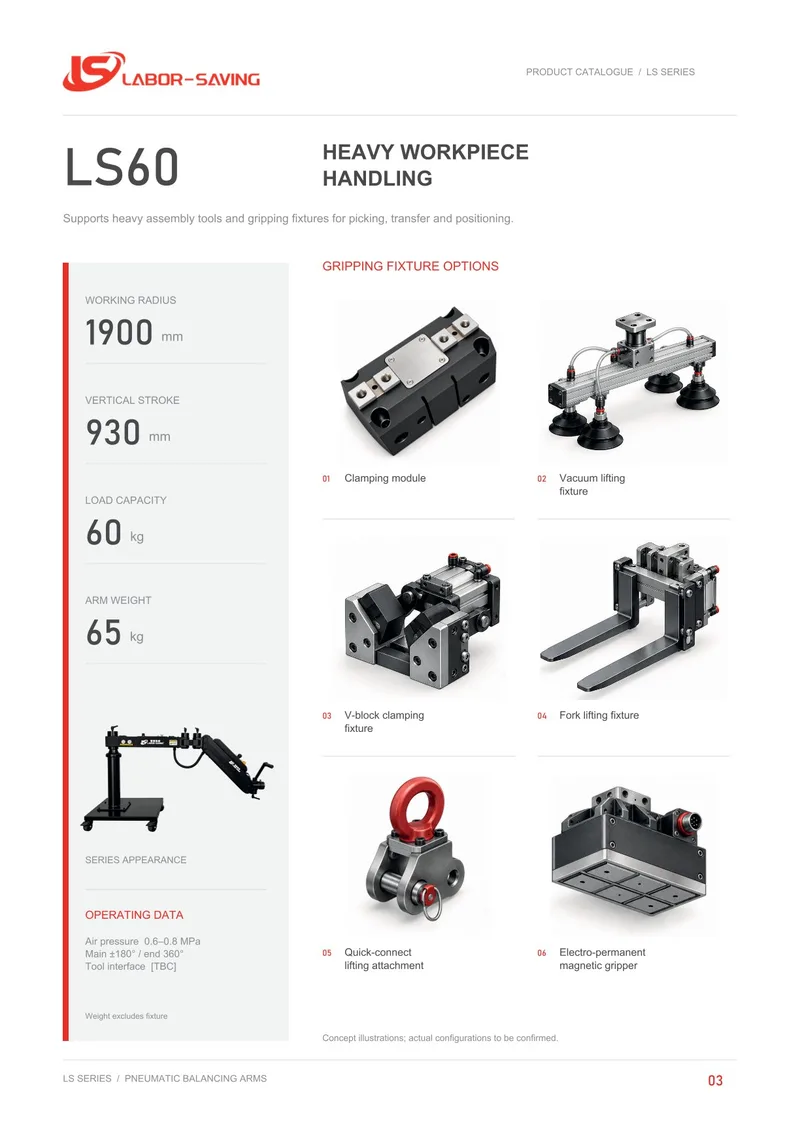

额定负载 60kg · 工作半径 1900mm · 6 类夹持夹具
LS 系列的中间档：比 LS40 多 20 kg 负载和 100 mm 半径，比 LS80 更灵活、占地更小。定位是通用工件搬运 —— 机床上下料、产线周转、包装码垛、装配上件。
这类作业的共同特点是：工件有固定形态、需要反复抓放。所以 LS60 的重点不在工具接口，而在末端夹具的适配性。
技术参数
* 上述为基准参数。工作半径与升降行程可按工况非标定制。
适配的 6 类夹持夹具
选夹具的逻辑：先看工件表面形态（平面 / 圆柱 / 异形），再看是否有可插入或可吸附的部位，最后看是否需要翻转。这 6 类基本覆盖工业现场的常见形态。
规则箱体、托盘类工件抓取
板材、玻璃、平整表面工件
轴类、管类圆柱工件
底部可插入的箱体、料框
带吊环的工件、模具
钢板、铁磁性工件
典型应用工位
新能源电池与汽车零部件
查看行业方案 →| 工位 | 典型扭矩 / 负载 | 说明 |
|---|---|---|
| 电池包转线搬运 | 工件 40–60 kg | 需要平稳转运，避免壳体挤压 |
| 模组装配上件 | 视工件 | 精确定位到工装 |
包装与物流
查看行业方案 →| 工位 | 典型扭矩 / 负载 | 说明 |
|---|---|---|
| 箱体、料框码垛 | 视工件 | 配叉式吊具或夹持模块 |
操作手感
零重力人工拖拽
操作员用很小的力就能完成「抓取—移动—放下」的循环，动作重复上千次也不容易疲劳。
空中悬浮定位
负载停在装配位置上方，双手可以自由调整工件姿态。
一键重力平衡
多品种混线时，换型不需要重新调试平衡。
断气自锁保护
气源中断时锁止机构，工件不会坠落。
安全设计
- 断气自锁保护气源意外中断时机构自动锁止。
- 防反弹机械抱闸标配，防止负载抖动。
常见问题
LS60 和 LS40 差 20 kg，实际差在哪？
不只是负载。臂体自重 65 kg（LS40 是 55 kg）、臂展 1900 mm（LS40 是 1800 mm），结构刚性更强，适合稍大、稍重的工件。只搬轻件的话 LS40 更灵活。
夹具要另外买吗？
末端夹具按工件定制，不属臂体标配。参数表里已注明臂体自重「不含夹具」。
60 kg 包含夹具的重量吗？
额定负载指可承载的工件重量，夹具本身不计入。选型时需要预留夹具重量。
能装在移动小车上吗？
可以。配置项里有移动小车（800×900 mm），适合需要在多个工位间移动的场景。
和行车、悬臂吊比有什么优势？
行车主要解决「吊起来」，但工件在空中会摆、精确定位困难；悬臂吊同理。助力机械臂解决的是「吊起来 + 停得住 + 能对位」，尤其适合需要精确放置的装配工序。
有没有第三方检测报告？
LS-60 的检测报告解读可在资讯中心查看，包含 9 项检测内容与 CNAS 认可范围说明。
不确定选哪款？
告诉我们工件重量、作业行程与工位形态，工程师会给出型号建议与末端配置方案。
